【特許番号】特許第7057620号
【発明の名称】動物用装着具
【特許権者】
【識別番号】521091686
【氏名又は名称】日紫喜 喜久治
【住所又は居所】神奈川県横浜市保土ヶ谷区霞台48-2
【代理人】
【識別番号】110002435
【氏名又は名称】特許業務法人井上国際特許商標事務所
【代理人】
【識別番号】100077919
【弁理士】
【氏名又は名称】井上 義雄
【代理人】
【識別番号】100172638
【弁理士】
【氏名又は名称】伊藤 隆治
【代理人】
【識別番号】100153899
【弁理士】
【氏名又は名称】相原 健一
【代理人】
【識別番号】100159363
【弁理士】
【氏名又は名称】井上 淳子
【発明者】
【氏名】日紫喜 喜久治
【住所又は居所】神奈川県横浜市保土ヶ谷区霞台48-2
【要約】
【課題】 尾部を有する動物に着脱可能で、動物の排泄物を収容可能に構成された動物用装着具において、動物の尾部が汚れることを抑制できるものを提供する。
【解決手段】 尾部ＴＬに対応する位置に第１挿通孔１２を形成し、排泄物が収容される袋部材１０と、第１挿通孔１２の周囲に固定され、尾部ＴＬを挿通可能に袋部材１０の外側へ延びる筒状部材２０と、筒状部材２０よりも前側で袋部材１０の上部に固定され、筒状部材２０と面ファスナー１３ａ、２１により接続可能に構成された第１帯状部と、袋部材１０の左右両側に１本ずつ固定され、面ファスナー１４ａにより互いに接続可能に構成された一対の第２帯状部１４と、を備える。
【特許請求の範囲】
【請求項１】
尾部を有する動物に装着されるオムツとともに用いられ、前記動物の排泄物を収容する動物用装着具において、
前記尾部に対応する位置に第１挿通孔を形成し、前記排泄物が収容される袋部材と、
前記第１挿通孔の周囲に固定され、前記尾部を挿通可能に前記袋部材の外側へ延びる筒状部材と、
前記筒状部材よりも前側で前記袋部材の上部に固定され、前記筒状部材と面ファスナーにより接続可能に構成された第１帯状部と、
前記袋部材の左右両側に１本ずつ固定され、面ファスナーにより互いに接続可能に構成された一対の第２帯状部と、を備える動物用装着具。
【請求項２】
前記袋部材、筒状部材、第１帯状部および第２帯状部が、再利用可能なシート素材で形成されている請求項１に記載の動物用装着具。
【発明の詳細な説明】
【技術分野】
【０００１】
本発明は、動物に着脱可能で、動物の排泄物を収容可能に構成された動物用装着具に関する。
【背景技術】
【０００２】
従来、犬や猫等のペットに着脱可能で、その排泄物を収容可能に構成された動物用装着具が知られている。例えば、下記特許文献においては、ペットに装着されたとき、ペットの排泄孔に対向する開口を備えた袋部材が開示されている。この袋部材は、ペットの排泄時に、排泄物を内部空間にて収容できる。その後、袋部材がペットから脱着されることで、排泄物を簡単に処理することができる。
【先行技術文献】
【特許文献】
【０００３】
【特許文献１】 特開２００５−１５１９６３号公報
【特許文献２】 特開２０１９−１７２５４号公報
【特許文献３】 特開２０１９−２２４６６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献に記載の装着具においては、動物が動いた際に、袋部材が所定の位置からずれてしまうという問題がある。
【課題を解決するための手段】
【０００５】
上記課題を解決するため、本願発明は、
尾部を有する動物に装着されるオムツとともに用いられ、前記動物の排泄物を収容する動物用装着具において、
前記尾部に対応する位置に第１挿通孔を形成し、前記排泄物が収容される袋部材と、
前記第１挿通孔の周囲に固定され、前記尾部を挿通可能に前記袋部材の外側へ延びる筒状部材と、
前記筒状部材よりも前側で前記袋部材の上部に固定され、前記筒状部材と面ファスナーにより接続可能に構成された第１帯状部と、
前記袋部材の左右両側に１本ずつ固定され、面ファスナーにより互いに接続可能に構成された一対の第２帯状部と、を備える動物用装着具を提供する。
【発明の効果】
【０００６】
本発明によれば、袋部材が所定の位置からずれるのを抑制できる動物用装着具を提供することができる。
【図面の簡単な説明】
【０００７】

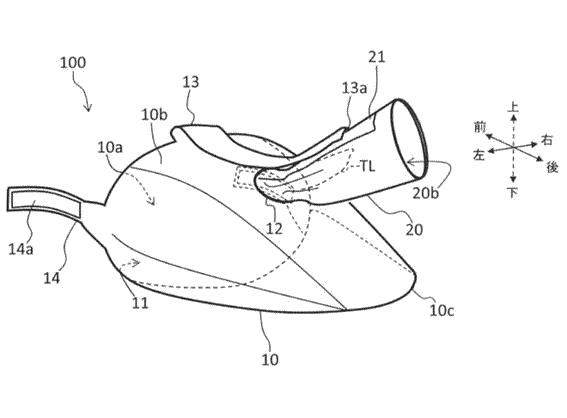

【図１】本発明の実施形態に係る動物用装着具の構成を示す斜視図である。
【図２】図１に示した動物用装着具の袋部材に筒状部材を挿通させた状態を示す斜視図である。

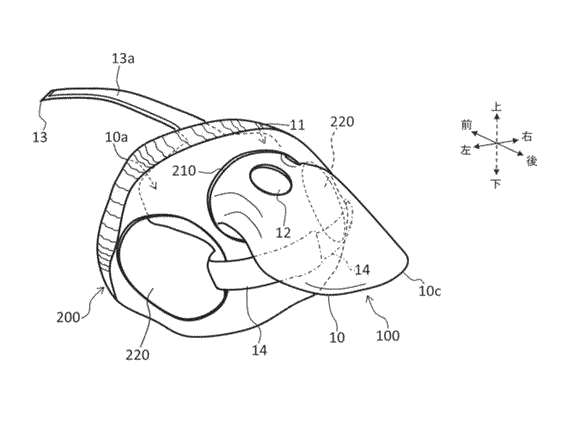

【図３】図１に示した動物用装着具の袋部材にて動物用オムツを保持した状態を示す斜視図である。
【図４】図１に示した動物用装着具を犬に装着した状態を示す斜視図である。

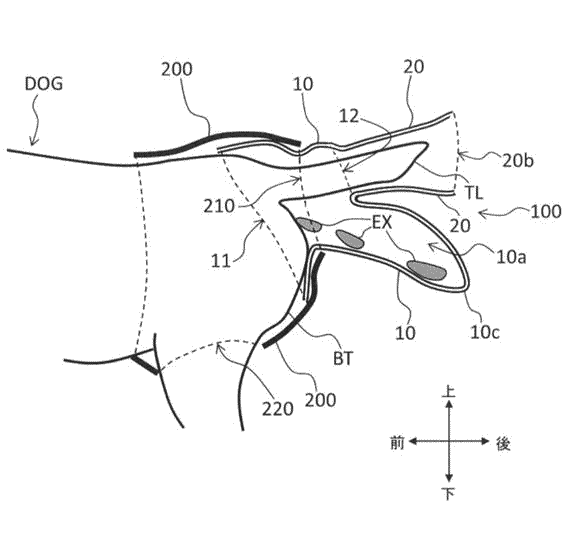

【図５】図１に示した動物用装着具を犬に装着した状態における排泄時の犬の臀部付近を示す図である。
【発明を実施するための形態】
【０００８】
以下、本発明による動物用装着具の実施形態について図面を参照しつつ説明する。
【０００９】
図１は、本発明の実施形態に係る動物用装着具１００の構成を示す斜視図である。動物用装着具１００は、犬ＤＯＧに着脱可能（図４参照）で、袋部材１０、及び、筒状部材２０を備えている。なお、以下の説明において、上下方向、前後方向、左右方向は、各図に示すように、動物用装着具１００が装着される犬ＤＯＧ（尾部を有する動物に相当）から見た上下方向、前後方向、左右方向に相当しており、各図中に適宜される矢印の方向に対応している。
【００１０】
図１（ａ）に示すように、袋部材１０は、開口１１、第１挿通孔１２、第１帯状部１３、及び、第２帯状部１４を備えている。袋部材１０は、内部空間１０ａを有し、その内部空間１０ａにて犬ＤＯＧの排泄物ＥＸを収容可能な平袋である（図５参照）。袋部材１０は、上側に頂面１０ｂが規定される。内部空間１０ａは、前側端の開口１１から後側端の底部１０ｃにかけて奥行きを有しており、底部１０ｃに行くほど開口断面が縮径している。頂面１０ｂの左右方向の略中央かつ前後方向の略中央には、円形状の第１挿通孔１２が、設けられている。第１挿通孔１２は、筒状部材２０にて被覆された犬ＤＯＧの尾部ＴＬが、挿通可能に構成されている。
【００１１】
長方形状の第１帯状部１３は、開口１１の上側端部から伸長しており、片面全域に面ファスナー１３ａを備えている。この面ファスナー１３ａは、筒状部材２０と接続可能となっている。面ファスナー１３ａが筒状部材２０と接続された状態において、後述する犬用オムツ２００を保持可能となっている（図４参照）。長方形状の一対の第２帯状部１４は、開口１１の左右両側端部からそれぞれ１つずつ伸長しており、各片面全域に面ファスナー１４ａをそれぞれ備えている。これらの面ファスナー１４ａが互いに接続されて、輪状構造を呈することで、後述する犬用オムツ２００を保持可能となっている（図３参照）。なお、袋部材１０のサイズは、犬ＤＯＧの体格に応じて変更されると好適である。特に、大型犬等に適用する場合、袋部材１０のサイズを大きくするとともに、第２帯状部１４の開口１１における付け根部位を、第２帯状部１４の他部位と比して幅広構造にすると、更に好適である。これにより、着脱に伴う張力や犬ＤＯＧの動作に対し、耐久性を向上させることができる。
【００１２】
図１（ｂ）に示すように、筒状部材２０は、細長円筒形状を呈しており、前側端の開口２０ａ、後側端の開口２０ｂ、及び、側面２０ｃが規定される。筒状部材２０は、犬ＤＯＧの尾部ＴＬを開口２０ａから挿入可能となっており、側面２０ｃにて尾部ＴＬを囲うよう被覆可能に構成されている。即ち、筒状部材２０は、尾部ＴＬに装着されたとき、スリーブとして機能する（図２、及び、図４参照）。側面２０ｃには、開口２０ａから開口２０ｂに向かって、長方形状の面ファスナー２１が備えられている。この面ファスナー２１は、袋部材１０の第１帯状部１３における面ファスナー１３ａと接続可能となっている。なお、図１（ａ）および図１（ｂ）には、説明の便宜上、袋部材１０および筒状部材２０が別々に図示されているが、実際には、筒状部材２０の前側が第１挿通孔１２を介して内部空間１０ａに収容された状態にて、筒状部材２０は袋部材１０に固定されている（図４参照）。
【００１３】
図２に示すように、犬ＤＯＧに動物用装着具１００を装着する場合、面ファスナー１３ａおよび面ファスナー２１の接続を介し、袋部材１０および筒状部材２０が接続される。なお、実際の動物用装着具１００の装着時には、後述するように犬用オムツ２００（図３、及び、図４参照）も装着されるが、図２においては、説明の便宜上、犬用オムツ２００を図示していない。
【００１４】
先ず、尾部ＴＬを、筒状部材２０にて尾部ＴＬを囲うように被覆する。筒状部材２０は第１挿通孔１２の周囲に固定されており、筒状部材２０の装着に合わせ、袋部材１０の開口１１が臀部ＢＴに向けて近接する。次いで、開口１１を、尾部ＴＬにとなりあう排泄孔に対向させて、犬ＤＯＧの臀部ＢＴの広範囲にあてがう。
【００１５】
このとき、尾部ＴＬの付け根側の一部は、袋部材１０の内部空間１０ａに収容され、尾部ＴＬの先端側の部位は、第１挿通孔１２から袋部材１０の外側に露出する。筒状部材２０は、第１挿通孔１２から露出する尾部ＴＬの部位を被覆する。面ファスナー２１は、筒状部材２０のうち、第１挿通孔１２から露出した部位に位置する。そして、袋部材１０の第１帯状部１３を、筒状部材２０の側面２０ｃに重ね合わせ、面ファスナー１３ａおよび面ファスナー２１を接続する。面ファスナー１３ａの接続により、第１帯状部１３が犬用オムツ２００の外側を保持するようになっている（図４参照）。
【００１６】
なお、袋部材１０、及び、筒状部材２０は、撥水性をもつ布、ビニル等の再利用可能なシート素材でそれぞれ構成されており、破損しない範囲で自在に変形可能となっている。
【００１７】

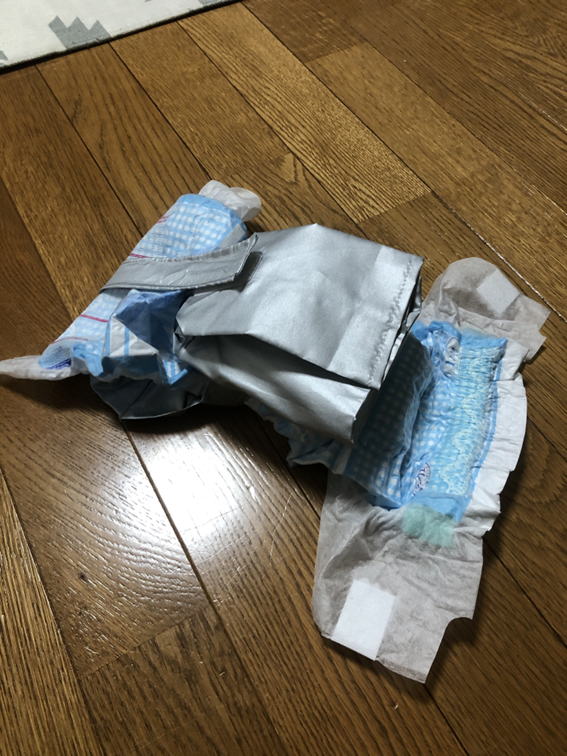

本実施形態の動物用装着具１００は、図３に示すように、一般的な犬用オムツ２００と組み合わせて用いられる。犬用オムツ２００は、犬ＤＯＧの臀部ＢＴを覆うように装着されるものであり、第２挿通孔２１０、及び、第３挿通孔２２０を備えている。第２挿通孔２１０は、尾部ＴＬが挿通されるように構成されている。２つの第３挿通孔２２０は、２つの後脚がそれぞれ挿通されるように構成されている。
【００１８】
動物用装着具１００を、犬用オムツ２００と組み合わせる際には、先ず、袋部材１０を、第２挿通孔２１０に挿通させる。具体的には、開口１１側とは反対側の部位である底部１０ｃを、犬用オムツ２００の内側から第２挿通孔２１０を介して、犬用オムツ２００の外側に露出させる。頂面１０ｂの第１挿通孔１２が、犬用オムツ２００の外側に露出するよう袋部材１０を後側に引き出す。このとき、袋部材１０の開口１１側の部位は、犬用オムツ２００の内側に収容される。次に、一対の第２帯状部１４を、犬用オムツ２００の内側から２つの第３挿通孔２２０を介して、犬用オムツ２００の外側にそれぞれ露出させる。犬用オムツ２００の股部外側にて、各第２帯状部１４をそれぞれ重ね合わせ、各面ファスナー１４ａをそれぞれ接続する。これにより、犬用オムツ２００における２つの第３挿通孔２２０の間の部位が、環状構造となった第２帯状部１４により保持される。なお、図３には、説明の便宜上、筒状部材２０が図示されていないが、実際には、袋部材１０および筒状部材２０は、一体構造である。従って、袋部材１０を、第２挿通孔２１０に挿通させる際、筒状部材２０も一体的に第２挿通孔２１０を挿通する。このため、筒状部材２０のも、犬用オムツ２００の内側から第２挿通孔２１０を介して、犬用オムツ２００の外側に露出する。
【００１９】

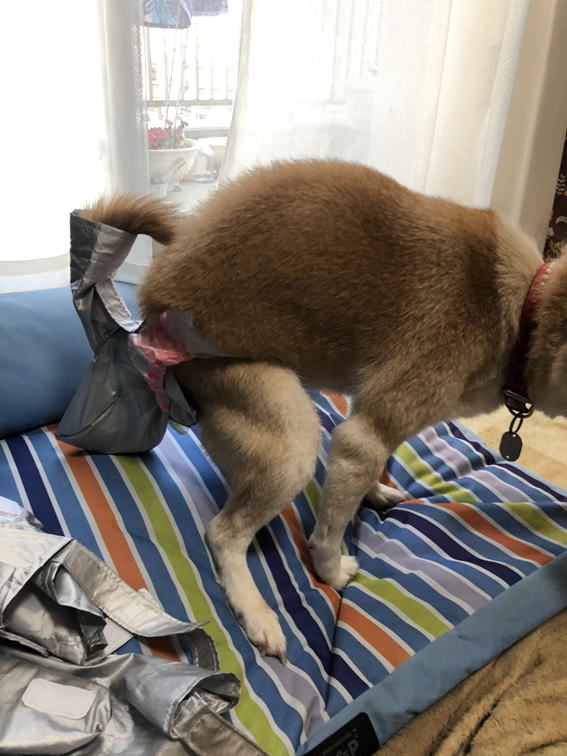

図４に示すように、上述のように犬用オムツ２００が袋部材１０に保持された状態で、犬ＤＯＧに対し、犬用オムツ２００を装着する。上述したように、袋部材１０の第１挿通孔１２に予め挿通された筒状部材２０を、尾部ＴＬに装着し、開口１１が、尾部ＴＬにとなりあう排泄孔に対向するよう犬用オムツ２００を装着する（図５参照）。犬用オムツ２００の装着は、２つの第３挿通孔２２０に犬ＤＯＧの２つの後脚を挿通させ、犬用オムツ２００にて臀部ＢＴを覆うことで完了する。
【００２０】
この際、袋部材１０の開口１１側の部位が、犬用オムツ２００の内側と、犬ＤＯＧの臀部ＢＴとの間に介装される。そして、袋部材１０の第１先端部１３を、犬用オムツ２００の内側から外側へ引き出し、腰近傍で後側へ折り返し、上述のように筒状部材２０と接続する。このようにして、動物用装着具１００、及び、犬用オムツ２００が装着される。臀部ＢＴおよび犬用オムツ２００内側による介装と、第１帯状部１３および筒状部材２０の接続と、第２帯状部１４による犬用オムツ２００の保持とにより、袋部材１０が固定されるようになっている。
【００２１】
図５に示すように、動物用装着具１００、及び、犬用オムツ２００が装着された状態において、犬ＤＯＧの排泄時には、尾部ＴＬに下側でとなりあう排泄孔からの排泄物ＥＸが、内部空間１０ａに収容される。その後、動物用装着具１００を脱着し、排泄物ＥＸの処理後に動物用装着具１００を洗浄し、再装着できるようにしてもよい。即ち、繰り返し利用することで、省資源に貢献することができる。
【００２２】
以上説明したように、上記実施形態にかかる動物用装着具１００によれば、袋部材１０が犬ＤＯＧに装着される場合、犬ＤＯＧの尾部ＴＬの一部も内部空間１０ａに収容される。このため、開口１１を犬ＤＯＧの臀部ＢＴに広範囲にあてがうことができ、開口１１からの排泄物ＥＸの漏洩を抑制することができる。
【００２３】
また、上記実施形態においては特に、袋部材１０の第１帯状部１３に面ファスナー１３ａが備えられ、筒状部材２０の側面２０ｃに面ファスナー２１が備えられている。これらの面ファスナー１３ａ、２１の接続を介し、袋部材１０、及び、筒状部材２０が、互いに拘束される。従って、袋部材１０をずれることなく固定することができる。特に、犬用オムツ２００を活用する場合には、第１帯状部１３を介して犬用オムツ２００を保持することができ、袋部材１０の上下方向のずれを抑制することができる。
【００２４】
また、上記実施形態においては特に、動物用装着具１００が、犬用オムツ２００とともに装着される。袋部材１０の開口１１側の部位は、犬用オムツ２００の内側と、犬ＤＯＧの臀部ＢＴとの間に介装される。袋部材１０の底部１０ｃ側の部位は、第２挿通孔２１０を介して、犬用オムツ２００の外側に露出する。このように、犬用オムツ２００を活用することで、確実に袋部材１０をずれることなく固定することができる。
【００２５】
また、上記実施形態においては特に、袋部材１０の一対の第２帯状部１４が、犬用オムツ２００の２つの第３挿通孔２２０からそれぞれ露出する。各第２帯状部１４は、面ファスナー１４ａの接続を介し、犬用オムツ２００の股部外側にて環状構造を呈する。これにより、犬用オムツ２００が各第２帯状部１４により保持されて、より確実に袋部材１０をずれることなく固定することができる。
【００２６】
なお、本発明による動物用装着具１００における構成要素の形状、材料等は、特許請求の範囲のものであればよく、上記実施形態のものに限定されない。
【００２７】
上記実施形態の動物用装着具１００においては、袋部材１０および筒状部材２０が、犬ＤＯＧに装着されるようになっているが、これに代えて、尾部ＴＬを有する動物として、例えば、猫等に装着されるようにしてもよい。また、犬ＤＯＧに装着する場合においては、その体格、種類等は、袋部材１０及び筒状部材２０のサイズを調整することで制限されない。特に、老齢の犬ＤＯＧに対する装着が有用である。
【００２８】
上記実施形態の動物用装着具１００においては、臀部ＢＴを覆う犬用オムツ２００も装着するようになっているが、これに加え、腹巻式の犬用オムツを更に装着するようしてもよい。２種類のオムツの装着は、特に、雄の犬ＤＯＧに対して有効である。
【符号の説明】
【００２９】
１００…動物用装着具、１０…袋部材、１０ａ…内部空間、１１…開口、１２…第１挿通孔、１３…第１帯状部、１３ａ…面ファスナー、１４…第２帯状部、１４ａ…面ファスナー、２０…筒状部材、２１…面ファスナー、２００…犬用オムツ、２１０…第２挿通孔、２２０…第３挿通孔、ＢＴ…臀部、ＥＸ…排泄物、ＤＯＧ…犬、ＴＬ…尾部
【図1】
【図2】
【図3】
【図4】
【図5】
